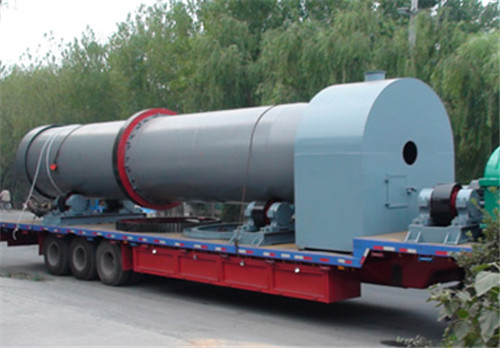

筒式烘干機
筒式烘干機也被稱為滾筒干燥設備或轉筒式烘干機，是礦山設備中應用最普通且廣泛的一種烘干設備，適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等，具有結構合理、制作精良、產量高、能耗低、運轉方便等優點。
【筒體容積】：9.0-285m3
【生產能力】：1.9-76.0t/h
【應用范圍】：主要用于選礦、建材、冶金、化工等部門烘干一定濕度的物料。
【適用物料】：礦渣、煤泥、石膏、活性炭、礦粉、煤矸石、石膏、長石、石灰石、鋁礬土等。
立即訂購
產品特點
1、熱效率高
宇航重工筒式烘干機采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，烘干機出口溫度低，熱效率高。
2、設備損耗少

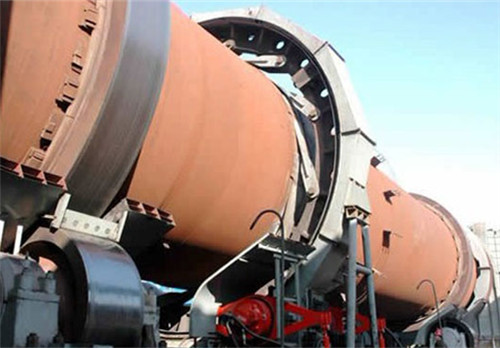

筒式烘干機采用調心式托輪裝置，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。
3、結構先進

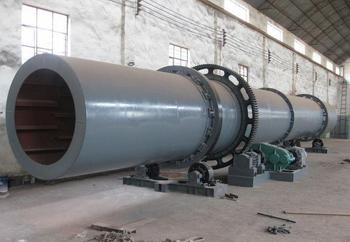

筒式烘干機筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板，回轉窯體內根據需求鑲有不同型號耐火磚，在進料端為防止倒料設有門圈及螺旋抄板，其結構先進、性能良好。
4、自動化程度高
筒式烘干機針對初水分不很高、比重適中、烘干過程中流動性變化的物料特點而設計的，具有結構緊湊，占地面積少，是相同產量單筒烘干占地面積的地二分之一，容易實現自動化控制，操作人員少。
工作原理

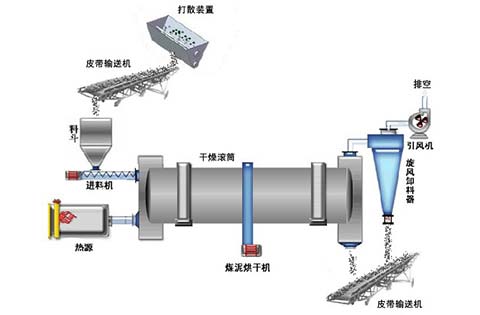

濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端，濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。
技術參數
|
產品規格 |
生產能力（T/H） |
主電機 |
主減速機 |
重量（T） |
||
|
功率（KW） |
型號 |
型號 |
速比 |
|||
|
Φ1.2×10m |
2.5 |
7.5 |
Y160M-R3 |
ZL50-16-I |
|
13.5 |
|
Φ1.5×12m |
3.3-4.9 |
10 |
Y160L-6-B3 |
JZQ500-Ⅲ-2F |
|
18.9 |
|
Φ1.5×15m |
4-6 |
18.5 |
Y200L1-6 |
JZQ500-Ⅲ-2F |
|
21 |
|
Φ1.8×12m |
4-6 |
11 |
Y160L-6 |
ZQ50-16Ⅱ-2 |
16.46 |
22.83 |
|
Φ2.2×12m |
7-12 |
18.5 |
Y200L7-6 |
JZQ650-Ⅲ |
31.5 |
37.6 |
|
Φ2.2×14m |
7-12 |
18.5 |
Y200L7-6 |
JZQ650-Ⅲ |
31.5 |
40 |
|
Φ2.2×16m |
12 |
30 |
Y225M-6 |
JZQ750-Ⅲ |
31.5 |
45 |
|
Φ2.4×14m |
12 |
30 |
Y250M-6 |
JZQ750-Ⅲ |
31.5 |
51 |
|
Φ2.4×18m |
10-13 |
37 |
Y250M-6 |
ZL85-13-I |
27.16 |
54 |
|
Φ2.4×20m |
10-14 |
37 |
Y250N-6 |
ZL85-13-I |
27.16 |
54.14 |
|
Φ3×20m |
25 |
55 |
Y250M-4 |
ZL100-16-I |
41.52 |
78 |
|
Φ3×25m |
32-36 |
75 |
YR280M-4 |
ZL100-16-I |
41.52 |
104.9 |

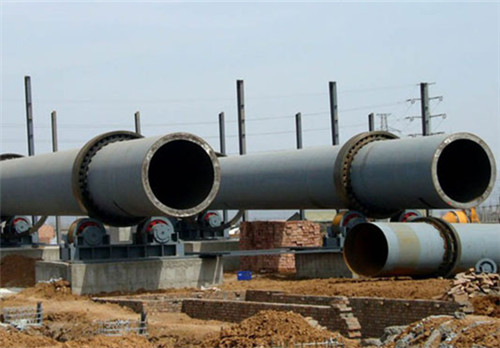

應用案例
