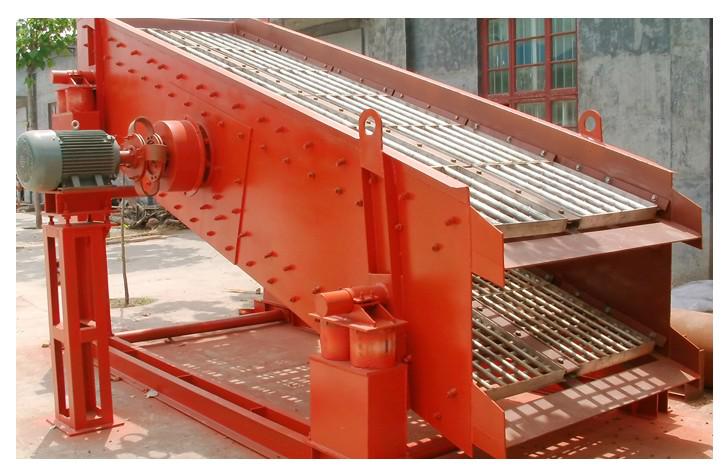

圓振動篩
圓振動篩圓振動篩是一種做圓形振動、多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
【進料尺寸】：＜400mm
【處理能力】：8-800m3/h
【構成】：篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛(或支承)裝置及電動機等組成。
【應用范圍】：廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
【適用物料】：頁巖、煤泥、云母、重晶石、長石等物料。
立即訂購
產品特點
1、篩分效率高。
宇航重工圓振動篩對于難篩物料可以使主軸反翻，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低(在篩面傾角與主軸轉速相同的情況下)，以提高篩分效率;并且可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩子的處理量。
2、結構簡單，操作方便。
圓振動篩篩機結構趨于簡化，有利于提高設備的制造工藝水平和裝配精度，設備維修保養簡單方便，整機運行效益明顯提高。
3、壽命長，維修率低。
設備在工作時，其振動率強大而平穩，無任何過大幅動，故障率非常低，減少維修次數；并且具有壽命長，耗能少、維修費用低等眾多優勢。
工作原理

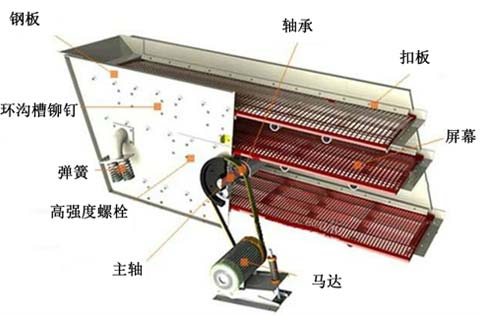

圓振篩的支承方式有懸掛支承與座式支承兩種。懸掛支承的篩面固定于篩箱上，篩箱由彈簧懸掛或支承，主軸的軸承安裝在篩箱上，主軸由帶輪帶動而高速旋轉。帶偏心重的圓盤安裝在主軸上，隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動。偏心重與軸承中心線的距離為激振偏心距。
技術參數
| 型號規格 | 篩網 | 篩面傾角(°) | 篩網面積(m2) | 振動頻率(r/min) | 雙振幅 | 處理能力(m3/h) | 電機功率(kW) | 外形尺寸(L×W×H) | 重量 |
| YK1235 | 1 | 15 | 4.2 | 970 | 6月8日 | 35-180 | 5.5 | 3729×2443×1547 | 1845 |
| 2YK1235 | 2 | 15 | 4.2 | 970 | 6月8日 | 40-150 | 5.5 | 3924×2433×2349 | 982 |
| 3YK1235 | 3 | 15 | 4.2 | 970 | 6月8日 | 25-270 | 7.5 | 3924×2527×2713 | 3922 |
| 4YK1235 | 4 | 15 | 4.2 | 970 | 6月8日 | 25-270 | 11 | 3934×2688×3126 | 4821 |
| YK1545 | 1 | 17.5 | 6.75 | 970 | 6月8日 | 63-315 | 11 | 4923×2943×2164 | 3362 |
| 2YK1545 | 2 | 17.5 | 6.75 | 970 | 6月8日 | 200-300 | 15 | 5163×3090×3156 | 5113 |
| 3YK1545 | 3 | 17.5 | 6.75 | 970 | 6月8日 | 35-378 | 15 | 5163×3040×3513 | 6251 |
| 4YK1545 | 4 | 17.5 | 6.75 | 970 | 6月8日 | 200-300 | 18.5 | 5163×3155×3804 | 7519 |
| YK1548 | 1 | 17.5 | 7.2 | 970 | 6月8日 | 63-315 | 11 | 5199×2943×2171 | 3418 |
| 2YK1548 | 2 | 17.5 | 7.2 | 970 | 6月8日 | 200-300 | 15 | 5449×3090×3201 | 5266 |
| 3YK1548 | 3 | 17.5 | 7.2 | 970 | 6月8日 | 35-378 | 15 | 5449×3090×3558 | 6453 |
| 4YK1548 | 4 | 17.5 | 7.2 | 970 | 6月8日 | 47-275 | 18.5 | 5449×3155×3909 | 7845 |
| YK1860 | 1 | 20 | 10.8 | 970 | 6月8日 | 52-567 | 15 | 6302×3390×2992 | 4572 |
| 2YK1860 | 2 | 20 | 10.8 | 970 | 6月8日 | 200-300 | 18.5 | 6020×3455×3756 | 5808 |
| 3YK1860 | 3 | 20 | 10.8 | 970 | 6月8日 | 52-567 | 18.5 | 6020×3455×4180 | 7349 |
| 4YK1860 | 4 | 20 | 10.8 | 970 | 6月8日 | 52-567 | 22 | 6183×3545×4521 | 8809 |
| YK2160 | 1 | 20 | 12.6 | 970 | 6月8日 | 200-300 | 18.5 | 6302×3755×2992 | 4940 |
| 2YK2160 | 2 | 20 | 12.6 | 970 | 6月8日 | 66-720 | 22 | 6184×3755×3814 | 6438 |
| 3YK2160 | 3 | 20 | 12.6 | 970 | 6月8日 | 66-720 | 30 | 6184×3915×4239 | 8665 |
| 4YK2160 | 4 | 20 | 12.6 | 970 | 6月8日 | 66-720 | 30 | 6176×3915×4521 | 9933 |
| YK2460 | 1 | 20 | 14.4 | 970 | 6月8日 | 200-300 | 18.5 | 6302×4105×2992 | 5496 |
| 2YK2460 | 2 | 20 | 14.4 | 970 | 6月8日 | 79-864 | 30 | 6184×4265×4032 | 8090 |
| 3YK2460 | 3 | 20 | 14.4 | 840 | 7月9日 | 79-864 | 30 | 6184×4284×4510 | 11255 |
| 4YK2460 | 4 | 20 | 14.4 | 840 | 6月8日 | 79-864 | 30 | 6181×4284×4787 | 13400 |
